Wartungsset Nj Philipps
- Detaillierte Beschreibung

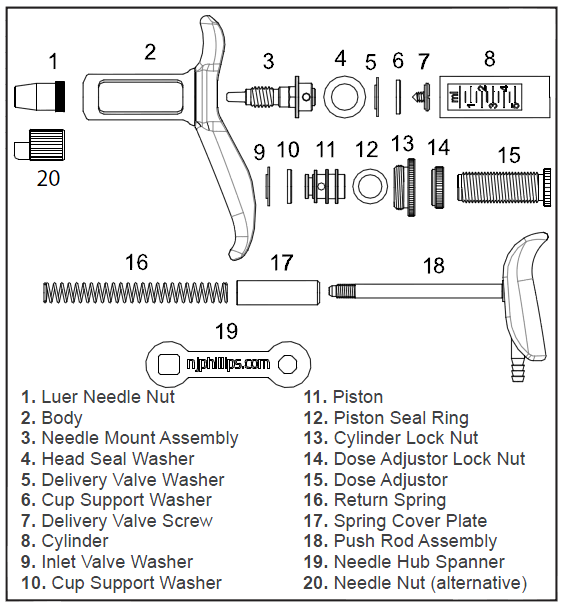

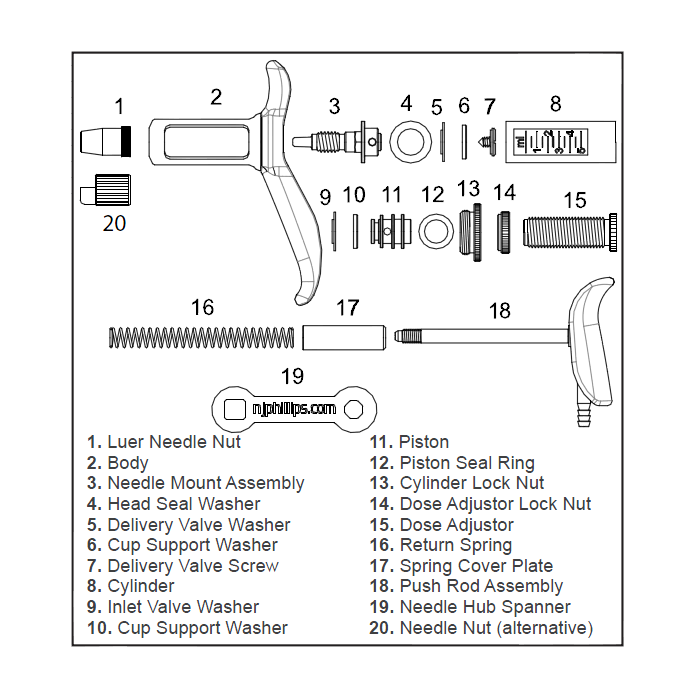

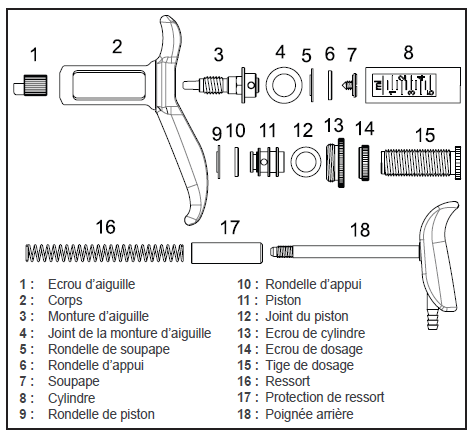

- Set bestehend aus einer Nadelhalterung, einer Dichtung für die Nadelhalterung, einer Ventilscheibe, einer Kolbenscheibe, einer Unterlegscheibe und einer Kolbendichtung. (3,4,5,9,10,12) Ersetzen der Gummischeiben: 1: Die Dosierungsmutter so stark wie möglich lockern. 2: Entfernen Sie die Mutter des Zylinders (Teil Nr. 15). 3: Halten Sie die Nadelhalterung (Teil Nr. 5) und entfernen Sie den hinteren Griff. 4: Entfernen Sie den Zylinder, bevor Sie den Kolben (Teil Nr. 13) abschrauben. 5: Ersetzen Sie die Dichtung und achten Sie darauf, dass Sie das Gewinde nicht beschädigen. 6: Die Beule auf dem Kolbenring (Teil Nr. 11) so platzieren, dass sie nach vorne zeigt und dass die Unterlegscheibe (Teil Nr. 12) richtig positioniert ist. 7: Führen Sie die Kolbenscheibe vorsichtig in den Zylinder ein. 8: Um die Nadelhalterung (Teil Nr. 5) und die Halterungsdichtung (Teil Nr. 6) zu entfernen, den Zylinder über quer über den Schutz halten. 9: Um das Ventil zu entfernen, einen Fingernagel in die Ventilschraube einführen. Beim Ersetzen dieser Teile darauf achten, dass die Beule der Ventilscheibe (Teil Nr. 7) nach vorne zeigt. 10: Beim Zusammenbau ist es wichtig, dass die Nadelhalterung richtig in das sechseckige Loch der Zylinderhalterung eingesetzt ist, bevor die Schraube wieder festgezogen wird. Anweisungen für die Schmierung: Wenn es schwer wird, das Instrument zu bedienen, ist sicherlich eine Schmierung des Kolbens erforderlich. 1: Lockern Sie die Dosierstange, bis sie nach hinten gezogen werden kann (gegen die Feder) und vollständig aus dem Zylinder herauskommt. 2: Schmieren Sie den Zylinder mit einigen Tropfen Schmieröl. 3: Schrauben Sie die Dosierstange wieder bis zur gewünschten Position fest.
